消防排烟管道的布局设计是建筑消防系统中的重要环节，合理的布局能够有效排出火灾时产生的烟气和热量，保障人员疏散安全和消防救援的顺利进行。以下是天津通风管道加工厂设计消防排烟管道布局时应遵循的主要原则和步骤：

一、设计原则

安全性优先

确保排烟系统在火灾时能有效工作，避免烟气蔓延至疏散通道、楼梯间等安全区域。

排烟管道需采用不燃材料（如镀锌钢板、防火风管），且耐火极限需符合规范要求。

高效排烟

管道路径应尽量短直，减少弯头和阻力，提高排烟效率。

排烟口应设置在烟气聚集区域（如顶棚或上部空间），并与防烟分区匹配。

与建筑结构协调

排烟管道应避开主要承重结构，不得影响建筑安全。

需与其他管线（水电、空调、消防喷淋）协调，避免冲突。

分区控制

按《建筑设计防火规范》（GB 50016）划分防烟分区，每个分区独立设置排烟系统。

每个防烟分区的排烟量需根据空间用途和面积计算确定。

二、设计步骤

确定防烟分区

通常每个防烟分区面积不超过500㎡（净高≤3m时不超过500㎡，＞3m时需调整）。

分区采用挡烟垂壁、结构梁等分隔，排烟口应位于分区内。

计算排烟量

根据规范公式计算（如换气次数法、面积法），例如：

建筑面积≤500㎡的房间：按60m³/(h·㎡)计算。

走道/回廊：按13000m³/h或风速法计算。

确保排烟风机风量满足需求，并考虑漏风系数（一般增加10%~20%）。

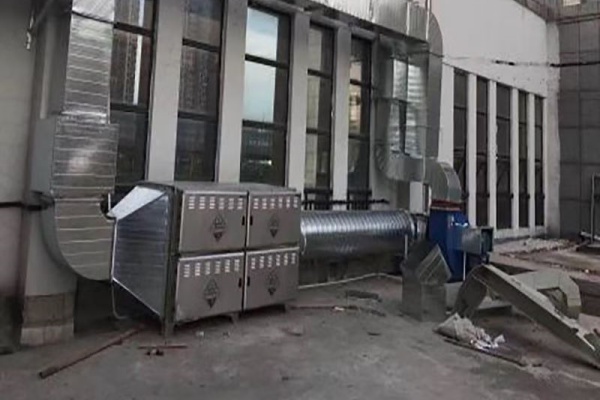

管道布置要点

路径设计：

优先采用竖向管道，缩短水平距离。水平管道需设坡度（≥0.5%），便于冷凝水排放。

避免穿越防火分区，若必须穿越，需设置防火阀（280℃自动关闭）。

管径与风速：

金属管道风速≤20m/s，非金属管道≤15m/s，以减少噪音和阻力。

根据风量计算管径，保持管道内压力均衡。

排烟口位置：

设置在防烟分区中心或靠近火灾风险较高的区域。

排烟口距离最远点水平距离≤30m（自然排烟）或机械排烟按规范计算。

排烟口与安全出口距离需≥1.5m。

风机与控制系统

排烟风机应设置在专用机房内（耐火≥2.0h），或室外安全区域。

风机需与火灾自动报警系统联动，自动启动排烟系统。

设置手动控制装置，便于消防人员现场操作。

补风系统设计

机械排烟区域需设置补风系统，补风量不低于排烟量的50%。

补风口宜设在同一防烟分区内，且位置远离排烟口（避免气流短路）。

三、关键规范要求（参考GB 51251《建筑防烟排烟系统技术标准》）

管道材料与耐火

排烟管道耐火极限要求：

吊顶内管道：≥0.5h

穿越防火分区/楼梯间：≥1.0h

排烟风机入口管道：≥1.5h

防火阀设置

垂直主管与水平支管交接处设280℃防火阀。

排烟风机入口处设280℃防火阀，并联锁关闭风机。

排烟口类型

采用常闭型排烟口，火灾时由联动控制开启。

排烟口风速≤10m/s，避免卷吸周围空气影响排烟效果。

四、常见注意事项

避免死角：确保管道无急弯或缩径，防止烟气滞留。

维护通道：预留检修口，便于清洁和检查。

噪声控制：风机和管道需考虑减振降噪措施。

验收测试：完工后需进行风速、风压测试，确保系统符合设计指标。

五、特殊场景设计

地下空间：优先设置机械排烟，补风需通过新风井或专用通道。

高层建筑：需分段设置独立系统，避免“烟囱效应”导致烟气蔓延。

大空间（如展厅、体育馆）：可采用射流风机辅助导烟，或设置多个排烟分区。

总结

消防排烟管道设计需严格遵循国家规范，结合建筑功能、结构及火灾风险综合规划。天津通风管道加工厂建议由具备资质的消防设计单位进行专业计算和图纸绘制，并报消防部门审核。施工过程中需确保管道密封性、防火封堵等细节，定期维护以保障系统长期可靠性。
